光模塊需要測試指標：

• Bit Rate：光模塊調制光信號的速率

• Eye Ampl：眼眶信號幅度


• Jitter 抖動

• 消光比

以25G高速光模塊測試為例，介紹目前國內光模塊廠商采用的測試方式。（測試方法的不同，環境搭建成本有所差異），大部分光模塊廠商是基于虛擬儀器技術來設計光模塊的自動化測試系統。

光模塊自化測試系統集成了國內外先進的測試儀器設備（光示波器、誤碼儀、光功率計、光衰減儀等），通過GPIB總線或其他VISA（VirtualInstrument Software）支持的總線連接到PC端，PC端基于虛擬儀器的上位機軟件系統控制，實現對各個測量儀器的實時控制，完成模塊自動化測試流程。

測試系統方案一般將模塊的發射端和接收端分開調試和測量，經過初步測試老化后，統一進行最終的檢測。如圖：

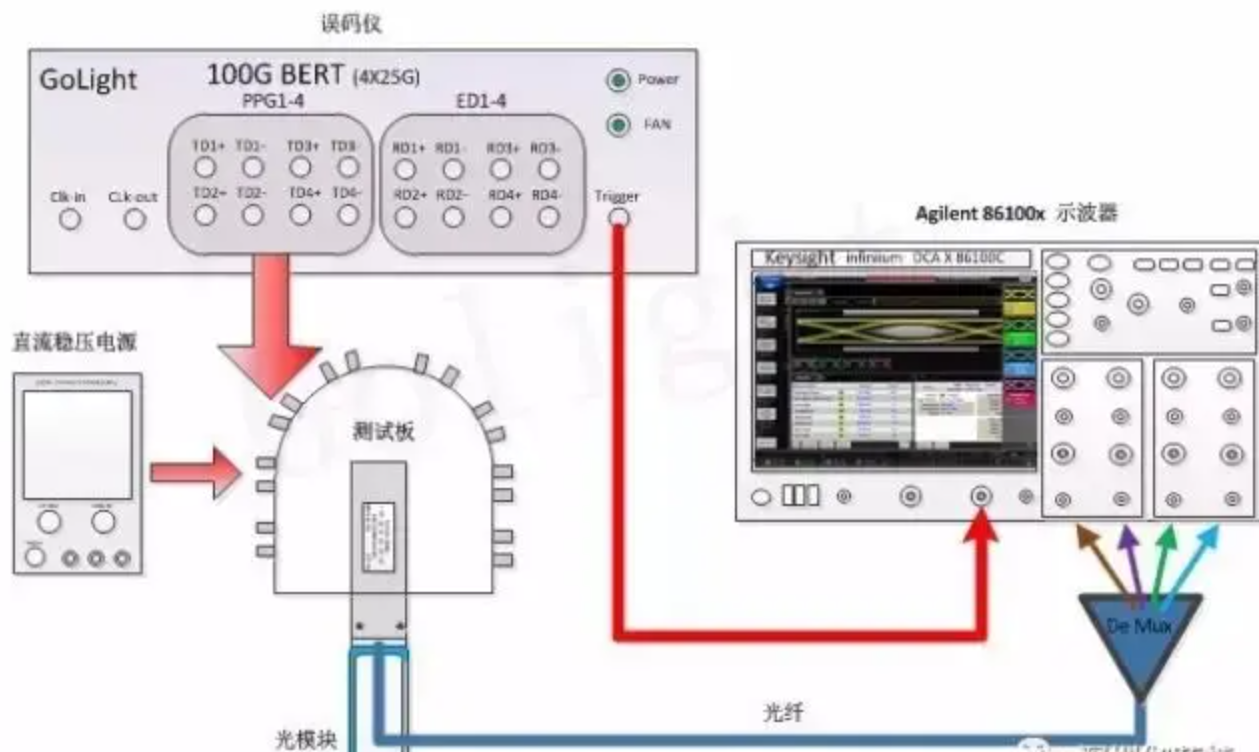

光模塊發射端性能指標基本上可以用發射端的光眼圖信息來表征。如圖所示，待測光模塊結合測試板將誤碼儀提供的高速電信號轉換成光信號，通過光纖跳線接入光示波器中，同時誤碼儀的Trigger端將同步時鐘信號接入示波器，實現信號同步，在光示波器上形成眼圖。

光示波器（86100d示波器）需選擇與待測光模塊相對應的濾波器速率和中心波長，選擇合適的眼圖模板對形成的眼圖進行匹配，測試系統通過GBIP總線將生成的眼圖信息（發射光功率、消光比、眼圖上升下降時間和眼圖交叉點等）發送至上位機。

測試過程中需根據模塊指標的目標要求設置合適的光功率和消光比，同時完成對模塊數字診斷的發射光功率值與實際值進行校準，調整偏置電流（Ibias）使光功率在合格范圍內，上位機將調試好的數據值通過測試板寫入模塊的EEPROM中。

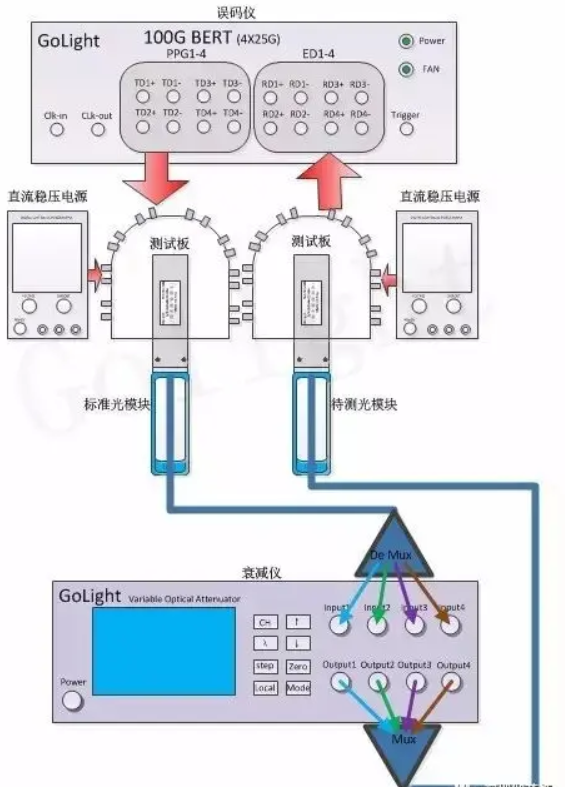

光模塊接收端主要進行靈敏度測試。一般選用一個標準的光模塊作為標準光發射源，基于誤碼儀產生的高速電信號經測試板驅動光模塊發射端產生標準信號源。靈敏度測試需要可編程的光衰減儀進行信號的功率衰減，使光模塊接收端接收到不同功率的信號，最終通過誤碼儀比對不同光功率下的誤碼率來完成靈敏度測試。測試過程中，先設置告警值，并對模塊的接收光功率DMM值進行校準，通過調整可編程光衰減儀，檢測模塊在特定誤碼率（eg：BRT=10-12）接收端的光功率值，即靈敏度指標。

在實際測試過程中，一般通過調整光衰減儀獲取若干光功率條件下的誤碼率，然后采用曲線擬合等方法估算模塊靈敏度。通過比對設置的告警閾值，測量模塊的信號丟失指示（Los Assert）、信號丟失恢復指示（Los Dessert）等指標是否達標。

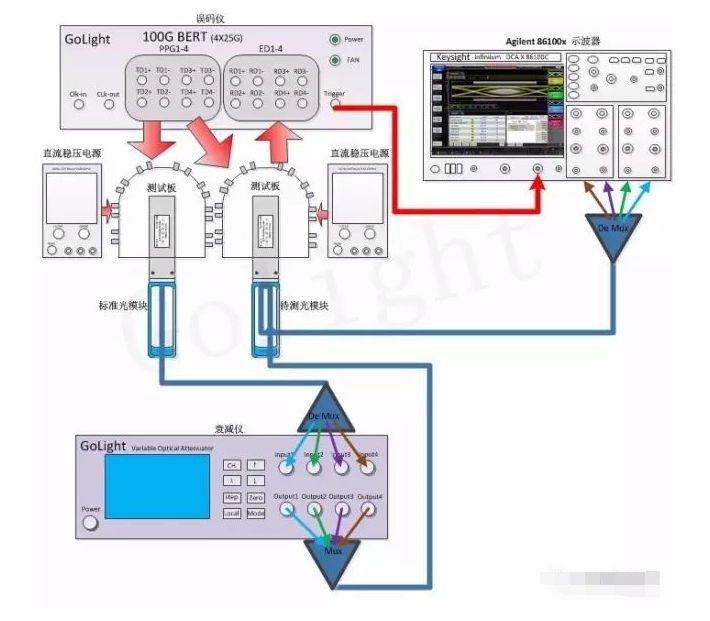

光模塊廠商一般將發射和接收端分別測試完的光模塊進行老化后再次進行模塊參數的檢測，以確定光模塊因老化而引起功能參數的變化。對模塊的測試在如上圖的測試方案中，能同時完成靈敏度和眼圖光學指標的測量，在實際測試中可能需要兩臺誤碼儀來分別驅動兩塊測試板，要想只用一臺誤碼儀的兩路差分輸出分別驅動兩塊測試板，需要選擇高質量碼型發生器（PPG）。

設備清單：keysight 86100D 采樣示波器、agilent 8164B 光波測量系統、keysight 86105C 示波器34 GHz光/50 GHz電模塊
